1.1 Современное представление архитектуры ГИС
Современное представление архитектуры ГИС характеризуется разделением на несколько независимых уровней и основывается на сервис-ориентированной концепции и открытых стандартах. Центральным компонентом современной архитектуры ГИС является ГИС-сервер.
Современное представление архитектуры ГИС приведено на рисунке 1.
Рисунок 1 — Современное представление архитектуры ГИС
В такой организации ГИС выделяются 3 уровня [3]:
1. Уровень данных. Включает источники данных, СУБД и инструменты для подготовки данных.
2. Уровень приложений. Включает различные сервисы и приложения (выполняемые на ГИС- и веб- серверах), выполняющие обработку и предоставление данных по запросам приложений-клиентов.
3. Уровень представления. Представлен различными приложениями-клиентами, которые используют ГИС-сервисы и предоставляют результаты пользователю.
Основную роль в организации второго уровня архитектуры выполняет ГИС-сервер.
1.1 Роль ГИС-сервера в ГИС
ГИС-сервер, примером которого является ArcGIS Server, предназначен для обеспечения возможностей [1]:
· предоставление удаленного доступа к пространственным данным из различных источников
· предоставление инструментов для работы с этими данными.
ГИС-сервер является техническим инструментом, при помощи которого большие объемы данных, требуемые многочисленным пользователям, не нужно предварительно перемещать на устройства пользователей, а также не нужно предварительно устанавливать дорогостоящее программное обеспечение для работы с этими данными. Конечному пользователю ГИС не имеет значения, каким образом он получает данные (работает ли ГИС-сервер или локальная система) и где они хранятся (локально или, например, в другой стране).
Функциональность ГИС-сервера ограничивается объемом реализуемых разработчиками функций и может достигать возможностей профессионального настольного ГИС-приложения. Объемы предоставляемых данных и количество пользователей ГИС-сервера ограничены только техническими характеристиками аппаратного обеспечения, на котором установлен ГИС-сервер.
Пользователь ГИС-сервера непосредственно работает c приложением-клиентом ГИС. Если роль клиента выполняет обычный интернет-браузер, отсутствует необходимость установки клиента на техническом устройстве пользователя (компьютер, КПК). В этом случае приложение-клиент автоматически (незаметно для пользователя) загружается в окно браузера и начинает работу. Некоторые ГИС-клиенты представлены в виде отдельных программ, которые также (часто) не лицензируются (бесплатны). Известным примером такого ГИС-клиента является Google Earth.
Примеры клиентов ГИС представлены рисунках 2 и 3.
Рисунок 2 — Клиенты ГИС в окнах интернет-браузера

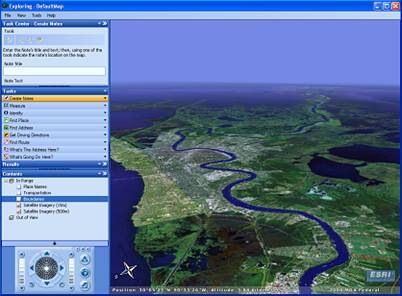

Рисунок 3 — ArcGIS Explorer как пример ГИС-клиента в виде отдельного приложения
Скачать PDF-версию с оригинальным оформлением. © Для использования опубликованных на ресурсе материалов достаточно упоминания имени автора и адреса первоисточника. Дата обновления: 2008-10-29.
