Настольные продукты ESRI семейства ArcGIS (ArcView, ArcEditor, ArcInfo) объединяет общая архитектура и интерфейс; базовые приложения ArcMap (решение картографических задач), ArcCatalog (доступ и управление пространственными данными в локальной сети или через интернет) и ArcToolbox (геообработка пространственных данных), но различаются по функциональности, количеству инструментов геообработки и пространственного анализа.
ArcGIS Desktop лицензируется как ArcView, ArcEditor или ArcInfo. ArcView обладает базовым набором возможностей, ArcEditor — более широким, ArcInfo — включает в себя все возможности ArcEditor, и прибавляет дополнительные.
Краткий обзор ArcGIS Desktop доступен на сайте ESRI.
Каждая последующая лицензия предоставляет дополнительный набор функциональности
Таблицу сравнения возможностей различных лицензий ArcGIS Desktop можно скачать по ссылке: http://www.esri.com/library/brochures/pdfs/arcgis93-functionality-matrix-list.pdf.
Бесплатным программным продуктом ArcGIS Desktop является ArcReader, предназначенный для просмотра 2D-данных.
По ссылке http://www.esri.com/software/arcgis/arcview/demos.html доступны видео- и флэш- демонстрации работы с ArcGIS Desktop.
Настольная ГИС ArcGIS Desktop является расширяемой, и компания ESRI предлагает за дополнительную плату дополнительные возможности, поставляемые как модули расширения.
3.1 Интерфейс пользователя
Интерфейс ArcMap стандартный для приложений Windows: панель инструментов, строка статуса, и другие стандартные элементы пользовательского интерфейса.
Общий вид приложения ArcMap
Набор инструментов ArcMap включает все необходимые функции. Изначально видна только основная панель, на которую вынесены команды для изменения экстента карты и другие, часто используемые.
При необходимости пользователь может отобразить другие панели инструментов из доступного многочисленного набора.
Доступные панели инструментов
Продвинутые пользователи используют сочетания клавиш для выполнения наиболее частых операций.
Приложение ArcMap включает также набор инструментов ToolBox, в который входит множество инструментов различного назначения, состав которых зависит от вида лицензии ArcGIS Desktop.
Инструменты ToolBox
Диалог экспорта карты
Диалог изменения свойств набора слоев данных
Диалог настройки представления слоя данных
Просмотр таблицы набора данных
ArcMap предоставляет пользователю возможности по генерации отчетов по набору данных.
Настройка отчета по набору данных
Интерфейс приложения ArcCatalog также не отличается от других приложений ОС Windows
Возможности создания различных структур пространственных данных в ArcCatalog
3.2 Обзор ArcReader
Пакет ArcReader входит в семейство программных продуктов ArcGIS Desktop. ArcReader создан на основе тех же компонентов среды ArcObjects, что и продукты ArcGIS Desktop (ArcView, ArcEditor, ArcInfo). Он обеспечивает http://www.dataplus.ru/Soft/ESRI/ArcGIS/Images/p8p2-lg.gifудобные средства массового просмотра, анализа и распечатки файлов публикуемых карт (print published map files, PMF), созданных с использованием настольных пакетов ArcGIS. Однако, средств создания и публикации файлов карт, а также инструментов их редактирования он не имеет. Для редактирования файлов PMF необходим дополнительный модуль ArcGIS Publisher. Файл PMF содержит не сами данные, а указания на их местоположение на локальном диске, в локальной или глобальной сети [6].
Интерфейс пользователя ArcReader не отличается от других программ ArcGIS Desktop
Файлы публикуемых карт можно создавать и редактировать в ArcGIS Publisher, дополнительном модуле к продуктам ArcView, ArcEditor и ArcInfo, который конвертирует документы карты (MXD) в формат PMF.
Основные функции ArcReader:
· Увеличение/Уменьшение
· Перемещение по карте
· Переход к полному экстенту
· Предыдущий/следующий экстент
· Инструмент идентификации
· http://www.dataplus.ru/Soft/ESRI/ArcGIS/Images/p8p3-lg.jpgПереключение между отображением карты и компоновки
· Просмотр пространственных закладок
· Инструмент поиска
· Просмотр и распечатка выставленных компоновок карты
· Открытие/Закрытие файлов публикуемых карт
· Показ недавно открытых карт
· Инструмент измерения объектов
· Инструмент обращения к гиперссылкам
· Окно увеличителя
Доступную в ArcReader функциональность можно определить в ходе выставления карты для публикации. Можно контролировать выполнение следующих функций:
· Инструмент поиска
· Инструмент идентификации
· Инструмент измерения расстояний
· Доступ к гиперссылкам
· Вывод на печать
· Показ/отмена показа слоев в таблице содержания
· Отображение таблицы содержания

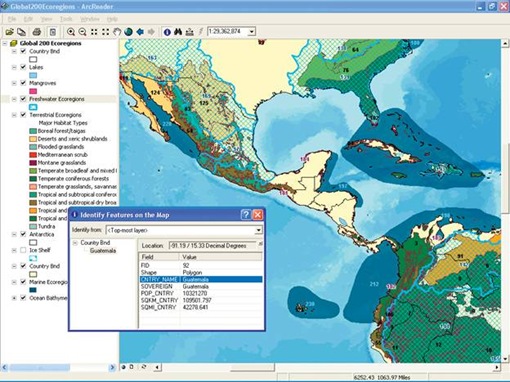

В ArcReader доступны основные функции для просмотра и поиска пространственной информации
При желании, для каждого файла публикуемой карты можно задать пароль доступа и комментарии, которые затем можно посмотреть в диалоговом окне свойств в ArcReader.
Имеется два варианта ArcReader: ArcReader for ArcGIS и ArcReader stand-alone. Первый автоматически устанавливается в процессе инсталляции настольного пакета ArcGIS Desktop (начиная с версии 8.2). Во втором варианте ArcReader является самостоятельным приложением и может устанавливаться на компьютерах, где не установлены компоненты ArcGIS. В процессе установки ArcReader с веб-сайта ESRI программа-инсталлятор проведет проверку конфигурации вашего компьютера и установит подходящий вариант (либо ArcReader for ArcGIS, либо ArcReader stand-alone).
Системные требования ArcReader:
· Платформа: Solaris, Linux, Windows
· Системные требования для каждой из поддерживаемых платформ
ArcReader можно загрузить с веб-сайта ESRI. Многочисленные примеры файлов карт, которые можно просмотреть в ArcReader, доступны через портал Географическая Сеть (Geography Network).
Скачать ArcReader с сайта ESRI (там же доступен тестовый проект для изучения). На сайте компании Дата+ доступен патч для локализации ArcReader 93 SP1 (3 Mb). Также доступен демонстрационный проект для ArcReader с картой Российской Федерации (для просмотра откройте файл Rus.pmf). Исходный масштаб карты — 1:8 000 000. Проект включает: экономические районы, административное деление до уровня субъектов федерации, города, реки, озера, водохранилища, железные и автомобильные дороги.
3.3 Обзор ArcView
ArcGIS ArcView — базовый продукт семейства ArcGIS, полнофункциональная ГИС с набором мощных инструментов для создания, управления, анализа и визуализации пространственных данных.
Интерфейс пользователя ArcView не отличается от интерфейса ПО других лицензий ArcGIS Desktop.
ArcView позволяет [6]:
· Взаимодействовать с картой посредством инструментов Перемещения и Масштабирования, Идентификации, Горячих связей и Гиперссылок на внешние приложения и URL, Интерактивной выборки, Подсказки карты, Окна обзора и Окна увеличителя, Пространственных закладок, Динамического обновления выборки между картой, таблицами и диаграммами;
· Создавать карту посредством инструментов Отображения данных (прозрачные слои, перепроецирование векторных данных и растров «на лету», включая трансформацию датума), Классификации данных, Символов, Надписей, Компоновки и Печати (вставка заголовков и легенд, нескольких фреймов данных, мастера и готовые стили для создания легенд и сеток, экспорт в графические форматы и т.д.);
· Анализировать карту посредством инструментов Операций выбора (Интерактивная выборка, Выбор по атрибуту, Выбор по местоположению), Операций анализа (Буфер, Вырезание, Слияние, Пересечение, Объединение, Пространственное соединение), Визуального представления и анализа (диаграммы и отчеты);
· Создавать данные посредством инструментов Редактирования шейп-файлов и персональных баз геоданных, Трансформации растров, Поворота и отражения растров, Построения и редактирования пространственных объектов, Замыкания, Поддержки планшетного дигитайзера, Событий и геокодирования, Динамической сегментации;
· Управлять данными посредством инструментов Импорта проектов (.apr) и легенд (.avl) ArcView GIS 3.x, Инструментов поддержки данных (создание новых файлов данных, экспорт и импорт данных, прямая поддержка множества форматов), Управления табличными данными, Просмотра и редактирования метаданных, Поиска данных в ArcCatalog;
· Задавать структуру приложений посредством Стандартного интерфейса Microsoft Windows, Фиксируемых панелей инструментов, Полностью интернациональной поддержки данных и атрибутов, Возможности настройки интерфейса, Расширения функций с использованием COM, Создания макросов в среде VBA, Вставки OLE-объектов в ArcMap.
Системные требования ArcView:
· Платформа: Windows
· Системные требования для ArcView
Для получения 60-дневной пробной копии ArcGIS Desktop (лицензия ArcEditor) обращайтесь к региональному дистрибьютору.
3.4 Обзор ArcEditor
ArcGIS ArcEditor сочетает функциональность ArcView с возможностями создания и моделирования баз геоданных. Уникальный механизм обеспечивает поддержку целостности и многопользовательского редактирования БГД, управление версиями, построение топологии и геометрии сетей.
Интерфейс пользователя ArcEditor не отличается от интерфейса ПО других лицензий ArcGIS Desktop.
ArcEditor является новым настольным программным продуктом, появившимся в версии 9. Его функциональность шире, чем у ArcView, но меньше, чем у ArcInfo. ArcEditor содержит все функции ArcView. Помимо них добавляются возможности построения любых баз геоданных (персональных и многопользовательских) в ArcCatalog и расширенные возможности редактирования баз геоданных в ArcMap [6]:
· Редактирование баз геоданных, хранящихся в многопользовательских СУБД;
· Редактирование баз геоданных, участвующих в сетях и отношениях;
· Установка отношений между классами пространственных объектов и атрибутами;
· Создание и редактирование нескольких версий в многопользовательских базах геоданных;
· Разрешение конфликтов между версиями;
· Создание и редактирование объектов размеров;
· Определение атрибутов объектов размеров;
· Создание аннотаций, связанных с объектами в базе геоданных;
· Создание и редактирование геометрических сетей,
· Редактирование покрытий.
При наличии доступа к СУБД через ArcSDE, в ArcEditor можно осуществлять редактирование и поддержку многопользовательских баз геоданных с использованием версий. Для этого имеются специальные инструменты управления версиями, например, инструменты слияния версий и разрешения конфликтов.
В инструменты управления данными добавлены:
· Загрузка данных (включая растры) в многопользовательскую базу геоданных;
· Создание подтипов в базах геоданных;
· Создание логических сетей в базах геоданных.
Системные требования ArcEditor:
· Платформа: Windows
· Системные требования для ArcEditor
Для получения 60-дневной пробной копии ArcGIS Desktop (лицензия ArcEditor) обращайтесь к региональному дистрибьютору.
3.5 Обзор ArcInfo
ArcGIS ArcInfo расширяет функциональность вышеперечисленных продуктов (ArcView, ArcEditor) набором мощных инструментов для пространственного анализа и геообработки данных, и является наиболее мощным клиентским приложением ArcGIS Desktop. В ArcInfo входят все функции ArcView и ArcEditor. Помимо этого, ArcInfo содержит полную версию приложения ArcToolbox, поддерживающую расширенные функции геообработки, а также классические приложения ArcInfo Workstation (Arc, ARCPLOT, ARCEDIT, AML и ODE) с полной поддержкой всех функций системы.
Интерфейс пользователя ArcInfo не отличается от интерфейса ПО других лицензий ArcGIS Desktop.
ArcInfo — это полнофункциональная ГИС-система, позволяющая создавать и обновлять данные, решать картографические задачи, проводить анализ данных и карт [6]:
· В области создания и управления покрытиями ArcInfo добавляет: редактирование данных геодезических съёмок (ARC COGO), векторизацию растров (ArcScan), создание и управление топологией, установку Z-значений в узлах, исходную среду редактирования покрытий, инструменты объединения.
· В области пространственных отношений и анализа ArcInfo добавляет: инструменты поиска соседних территорий, полную динамическую сегментацию, анализ спроса и потребления (location/allocation), решение задач маршрутизации, запросы к регионам, оверлейные операции (Объединение, Пересечение, Идентичность).
· В области управления данными ArcInfo добавляет: полное приложение ArcToolbox, конвертация данных из более чем 30 форматов (ADS, DFAD, DIME, DLG, VPF, Etak, Grid, IGDS, SDTS, TIGER, SIF, DEM, DTM, DFAD, AMS, SLF, DTED и др.) в формат ArcInfo, чтения и конвертации нескольких растровых (ADRG, MOSS, NTIF, ERDAS, BSQ и др.) и САПР-форматов (DXF, DGN, DWG и др.), построения геометрических сетей, проецирования данных, построения топологии, трансформирования данных, построения буферных зон и наложения карт, работы с листами карт, управления таблицами INFO.
· В области сред настройки ArcInfo добавляет: компоненты ODE (ARC Automation Server, ARCPLOT, ARCEDIT и Grid OCX), JavaBeans (Arc Bean, ARCPLOT Bean, ARCEDIT Bean и GRID Bean), AML — платформенно-независимый язык для разработки приложений в среде ArcInfo Workstation.
Системные требования ArcInfo:
· Платформа: Windows
· Системные требования для ArcInfo
Пробную копию получить нельзя, ArcInfo доступен только для пиобретения. Для получения 60-дневной пробной копии ArcGIS Desktop (лицензия ArcEditor) обращайтесь к региональному дистрибьютору.
3.6 Дополнительные модули ArcGIS Desktop
Дополнительные модули добавляют к ArcGIS Desktop новые возможности. Они представляют собой наборы инструментов для выполнения специализированных задач, таких как растровая геообработка, трехмерный анализ, публикация карт для дальнейшего их использования в приложении ArcReader.
| |
| |
|
Некоторые дополнительные модули ArcGIS Desktop
Обзор дополнительных модулей ArcGIS Desktop с иллюстрациями можно посмотреть в документе ArcGIS Desktop extensions [PDF].
Вот полный перечень расширений (если не указано дополнительно, расширение может использоваться с любой лицензией ArcGIS Desktop):
· Аналитические модули
§ ArcGIS 3D Analyst. Предоставляет пользователям функции моделирования и анализа поверхностей, а также приложения для создания и трехмерного отображения моделей местности как локального (приложение ArcScene), так и глобального (приложение ArcGlobe) масштаба. Информация о рельефе и двумерные пространственные данные, составляющие основу трехмерной модели местности, могут быть дополнены реалистичными моделями объектов, надписями и анимацией.
§ ArcGIS Geostatistical Analyst. Содержит набор инструментов для геостатистического анализа пространственных данных и построения статистически достоверных поверхностей, выявления глобальных и локальных трендов, аномалий и взаимосвязей между наборами данных.
§ ArcGIS Network Analyst. Является новым модулем для создания, поддержки и анализа пространственных сетей и маршрутизации. Работает в настольных продуктах ArcGIS, в пользовательских приложениях, созданных в среде ArcGIS Engine или опубликованных в сети Интернет с помощью ArcGIS Server. Позволяет существенно упростить и ускорить решение таких задач, как выбор оптимального маршрута по заданным критериям, создание путевого листа, моделирование пространственного взаимодействия и т.д. Поддерживается мультимодальная маршрутизация.
§ ArcGIS Schematics. Позволяет автоматически создавать и отображать схемы, построенные на основе геометрических сетей, хранящихся в базе геоданных. Встроенный механизм дает возможность оперативно создавать схемы сетей в различных графических представлениях, которые определяются пользователем, и обеспечивает интерактивную связь схемы и пространственных данных.
§ ArcGIS Spatial Analyst. Содержит набор функций для пространственного моделирования и анализа: интерполяция различными методами, создание растровых данных, пространственная фильтрация и растровая алгебра, гидрологический анализ, построение профилей, зон видимости и объемов. Позволяет решать множество аналитических задач, например, выявление пространственных взаимосвязей, построение стоимостных поверхностей, многофакторный анализ и определение подходящих местоположений.
§ ArcGIS Survey Analyst. Обеспечивает работу с данными геодезической съемки, хранение и управление ими в базе геоданных, отображение результатов геодезических измерений и наблюдений на карте.
§ ArcGIS Tracking Analyst. позволяет визуализировать и анализировать временн ы е ряды данных на основе сочетания параметров времени, местоположения и атрибутов. С модулем ArcGIS Tracking Analyst вы можете изучать, визуализировать и анализировать информацию, касающуюся времени, местоположения объектов и событий в разное время, а также их изменения.
· Дополнительные возможности
§ ArcGIS Data Interoperability. Обеспечивает работу с пространственными данными в 70 форматах (GML, XML, DWG/DXF, Microstation Design, MapInfo MID/MIF и TAB, Oracle и Oracle Spatial, Intergraph GeoMedia Warehouse и др.). Позволяет создавать описания собственных форматов для чтения, импорта и экспорта из ArcGIS, а также переводить данные из стандарта в стандарт.
§ ArcGIS Publisher. Предназначен для публикации проектов, созданных в настольных продуктах, для просмотра в бесплатном приложении ArcGIS ArcReader. ArcGIS Publisher обеспечивает защиту проектов от несанкционированного использования и тиражирования, производит архивацию данных для дальнейшего распространения.
§ ArcScan for ArcGIS (включен в ArcInfo и ArcEditor 9.1 и выше). Программный векторизатор. Основной функцией является преобразование отсканированных бумажных карт в векторные слои. Модуль интегрирован в среду ArcGIS, использует все предоставляемые ею возможности для редактирования растровых и векторных данных.
§ Maplex for ArcGIS (включен в ArcInfo 9.1 и выше). Существенно снижает трудоемкость подготовки картографического материала. Включает уникальный механизм автоматической расстановки надписей в соответствии с заданными правилами, функции для решения конфликтных ситуаций, переноса и использования аббревиатур.
· Предметно-ориентированные
§ Job Tracking for ArcGIS (JTX) (требует ArcEditor или ArcInfo)
§ Production Line Tool Set (PLTS) for ArcGIS (требует ArcEditor или ArcInfo). Представляет собой набор готовых к использованию инструментов, расширяющих стандартные возможности ArcGIS в области массового производства картографической продукции. Использование PLTS для ArcGIS позволяет поставить на поток создание картографических баз данных (БД), проводить контроль качества создаваемых картматериалов, наладить автоматизацию процесса создания твердых копий картографических продуктов, внедрить средства управления проектами.
· Бесплатные модули, доступные для загрузки
§ GIS Portal Extensions for ArcGIS
§ U.S. National Grid Tools for ArcGIS
Более подробную информацию о модулях расширения ArcGIS Desktop на русском языке можно получить на сайте компании ДАТА+.
3.7 Расширение функциональности ArcGIS Desktop
Настольное географическое программное обеспечение ArcGIS Desktop 9.3 предоставляет ГИС-специалистам широкий набор возможностей. Используя все приложения ArcGIS Desktop, в совокупности с набором инструментов ArcToolbox и ModelBuilder ГИС-специалисту доступен целый перечень функциональных возможностей, включая картопостроение, пространственный анализ, управление данными, визуализацию и геообработку.
Однако каждый пользователь ГИС решает и свои специфические задачи, которые не могут покрываться возможностями приложения общего назначения. Для таких случаев компания ESRI предусмотрела возможность разработки пользовательских приложений для ArcGIS Desktop. Разработка приложений для ArcGIS Desktop обеспечивает конечным пользователям высокий уровень удобства и производительности при выполнении специфических ГИС-операций.
Возможными способами расширения функциональности ArcGIS Desktop являются:
1. Формирование моделей геообработки (geoprocessing models and scripts), создание инструментов ToolBox
2. Написание макросов в интегрированной среде Visual Basic for Applications (VBA)
3. Разработка компонентов на основе COM-технологии во внешней среде разработки.
О втором и третьем способе расширения функциональности ArcGIS Desktop можно прочитать по ссылке: http://gisworks.blogspot.com/2009/01/development-for-arcgis-desktop.html.
Инструменты ToolBox написаны на языке Python, при знании которого существующие инструменты можно модифицировать (правда, код не всех инструментов открыт) или создавать новые.
Код на языке Python, реализующий один из стандартных инструментов ToolBox
На основе инструментов ToolBox могут строиться модели геообработки, автоматизирующие некоторую последовательность выполнения инструментов. Это удобно, когда нужно выполнить некоторый набор преобразований над набором схожих по структуре данных.
Для построения моделей геообработки предусмотрен конструктор.

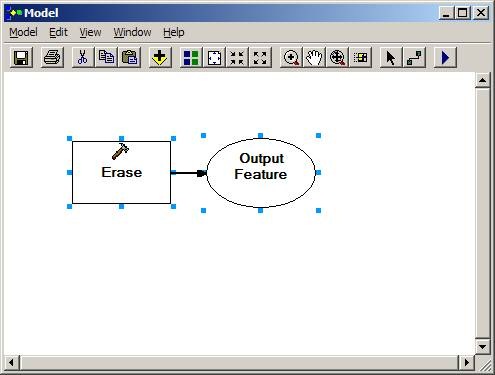

Конструктор моделей геообработки
3.8 Стоимость ArcGIS Desktop
Стоимость программного обеспечения ArcGIS Desktop примерно следующая (информация предоставлена для справки, стоимость лицензий уточняйте у регионального дистрибьютора):
| Лицензия | Примерная стоимость лицензии, USD | Примерная стоимость годовой технической поддержки, USD |
| ArcView 9.3, фиксированная лицензия | 2 000 | 1 000 |
| ArcView 9.3, плавающая лицензия | 5 000 | 1 500 |
| ArcEditor 9.3, фиксированная/ плавающая лицензия | 10 000 | 2 500 |
| ArcInfo 9.3, плавающая лицензия | 20 000 | 5 000 |
| Доплнительный модуль, фиксированная лицензия | 3 000 | 1 000 |
| Доплнительный модуль, плавающая лицензия | 4 000 | 1 000 |
Скачать PDF-версию с оригинальным оформлением. © Для использования опубликованных на ресурсе материалов достаточно упоминания имени автора и адреса первоисточника. Дата обновления: 2009-02-06.
